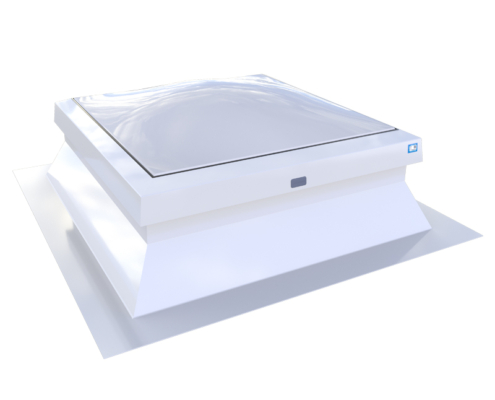

LICHTKUPPEL ESSERTOP® ECKIG

Downloads

Mit der modernen Lichtkuppel essertop® gelingt es, das klassische Fassadenfenster auf das Flachdach zu übertragen. Das innovative Lichtkuppelkonzept verbindet einzigartiges Design und anspruchsvolle Technik für beste ökologische und ökonomische Qualitäten. Die Kuppelsysteme überzeugen mit sehr guter Luftdichtigkeit sowie hochwärme- und schalldämmenden Eigenschaften. Das geradlinig puristische Design überzeugt durch einen fließenden, homogenen Übergang vom PVC-Einfassrahmen zur Verglasung.

PRODUKTVORTEILE

Die besondere Formgebung der Lichtkuppel essertop® erlaubt einen optimalen Wasserablauf und somit eine deutlich verringerte Verschmutzung. Die esserprotect® Mehrpunkt-Verriegelungstechnik und hochwertige EPDM-Rahmendichtungen garantieren eine dauerhaft hohe Luftdichtigkeit. Im verriegelten Zustand sind von innen keine Beschläge oder Verschraubungen sichtbar.

Lichtkuppel essertop®: Fließender Übergang der Verglasung zum Außenrahmen: Optimaler Wasserablauf, auch bei geneigter Einbaulage. Deutlich geringere Verschmutzung der Lichtkuppel.

Herkömmliche Lichtkuppeln: Kein fließender Übergang Verglasung zum Außenrahmen: Stärkere Verschmutzung der Lichtkuppel durch Wasserkehlen. Bei geneigter Einbaulage stehendes Restwasser möglich.

Vorteile auf einen Blick

  • klare reduzierte Innengestaltung
  • hochwärme- und schalldämmende Eigenschaften
  • individuelle Anpassung der Verglasung an die Gebäudenutzung
  • modernste Rahmenkonstruktion für Energieeinsparung und gegen Schwitzwasser
  • einfache Montage durch vormontierte Scharniere und esserprotect® Mehrpunkt-Verriegelung
  • Nachrüstung Öffner-System jederzeit möglich

AUSSTATTUNGSVARIANTEN

Wählen Sie Ihre Ausstattung

Verglasungen

  • 2-, 3- oder 4-schalig opal
  • thermoplan

SONDERAUSFÜHRUNGEN

essertop ® Hagelschutzkuppel, eckig oder rund

  • Beständig gegen Hagelschlag
  • Außenschale aus sehr schlagzähem Kunststoff
  • Hohe Lichtdurchlässigkeit
  • 2-, 3- oder 4-schalig bzw. thermoplan

essertop® Heatstop, eckig oder rund

  • Dämpft Infrarot-Wärmeeinstrahlung
  • Speziell beschichtete Außenschale reflektiert Infrarot-Licht
  • Wirksame Dämpfung der Sonneneinstrahlung
  • Lichteinfall analog opaler Verglasung

essertop® BG-Kuppel/B1-Kuppel, eckig oder rund

  • Hohe Sicherheit im Brandfall
  • Freigabe für Brandschutzklasse B1
  • Durchsturzsicher nach BG-Bau für ein Kalenderjahr

Aluminium-Sandwichkuppel

  • hervorragende Wärmedämmung
  • mit spezieller lichtundurchlässiger Wärmedämm-Platte
  • dauerhaft durchsturzsicher nach Bau-Berufsgenossenschaft

Wählen Sie Ihre individuelle Variante: Verglasungen, Aufsetzkränze, Öffnersysteme, Sonderausführungen.

Download Produktbeschreibung

EMPFOHLENER EINSATZBEREICH

Dank thermisch getrennter Rahmenkonstruktion im Mehrkammersystem sowie individueller Verglasungsvarianten und Aufsetzkränze eignet sich die Lichtkuppel essertop® besonders für:

  • unbeheizte Industriehallen: Lichtkuppel-Ur-Wert mindestens 2,5 W/m²K oder besser
  • beheizte Industriehallen: Lichtkuppel-Ur-Wert mindestens 1,8 W/m²K oder besser
  • Büro- und Wohngebäude: Lichtkuppel-Ur-Wert mindestens 1,4 W/m²K oder besser

ANSCHLUSS & MONTAGE

Das richtlinien- und normengerechte Anschließen von Lichtkuppel-Aufsetzkränzen ist von vielen Faktoren abhängig. Neben der Dachkonstruktion und der Aufsetzkranzhöhe spielt das Material der Anschlussbahn eine wichtige Rolle. Varianten für Anschlussdetails ansehen

Die Kombination der Lichtkuppel essertop® mit dem Aufsetzkranz erfolgt schnell und problemlos durch werkseitig vormontierte Scharniere sowie eine Mehrpunkt-Verriegelung.
