SANIERUNGS-RAUCHABZUG FUMIVENT® 4000-11 VDS PNEUMATISCH

Download

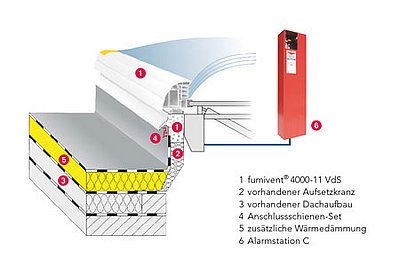

Der Sanierungs-Rauchabzug fumivent® 4000-11 VdS wird bei der Sanierung von natürlichen Rauch- und Wärmeabzügen (NRWG) eingesetzt. Der vorhandene, intakte Aufsetzkranz der Geometrie Nenngröße minus 11 cm soll erhalten bleiben. Mit dem Sanierungs-Rauchabzug können defekte Rauchabzüge schnell und sicher saniert werden. Es genügt, den Rauchabzug einfach auf den bauseitigen Aufsetzkranz (Geometrie Nenngröße minus 11 cm) aufzusetzen und zu verschrauben. Er kann sowohl bei unverändertem Dachaufbau als auch bei einer zusätzlich aufgebrachten Wärmedämmung eingesetzt werden.

PRODUKTVORTEILE

fumivent® 4000-11 VdS ermöglicht das gleichzeitige, automatische Öffnen und Schließen aller Rauchabzug-Lichtkuppeln einer Anlage. So lässt sich auch die für Rauch- und Wärmeabzüge vorgeschriebene jährliche Wartung deutlich vereinfachen.

Der Rauchabzug erfüllt alle Anforderungen der MVVTB und ist zertifiziert nach DIN EN 12101-2. Er ist zusätzlich nach VdS-Richtlinie 2159 zugelassen. Diese Zulassungen garantieren Rechtssicherheit bei der Planung und Abnahme der Rauchabzugsanlage. Es entsteht kein zusätzlicher Aufwand durch eventuelle Einzelabnahmen.

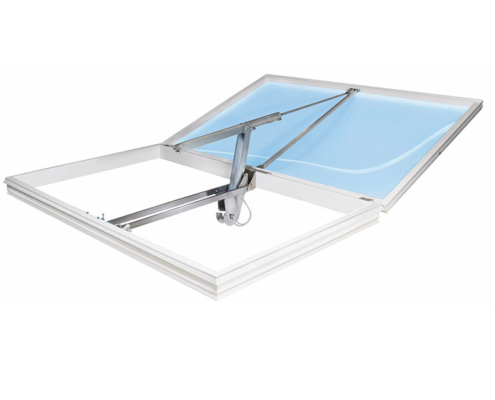

Durch seinen 160°-Rauchabzugsbeschlag bietet der fumivent® 4000-11 VdS eine hohe Wirksamkeit der Entrauchung. Ein Öffner-System zur täglichen Lüftung kann integriert werden.

GRUPPENAUSLÖSUNG/NOTAUSLÖSUNG

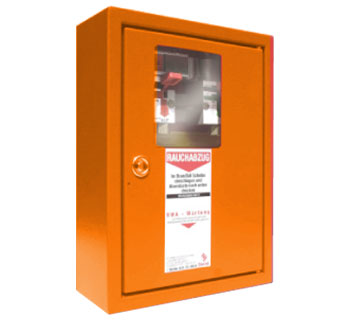

Alarmstation AK 74

  • Pneumatische Auslösung AUF/ZU, mit Zustandanzeige
  • CO2-Fernauslösung möglich
  • Elektrische Fernauslösung über RWA-Zentrale MP-J10 möglich
  • Für verschiedene CO2-Flaschengrößen verfügbar

Alarmstation C

  • Pneumatische Auslösung
  • CO2-Fernauslösung möglich
  • Elektrische Fernauslösung über RWA-Zentrale MP-J10 möglich
  • Für verschiedene CO2-Flaschengrößen verfügbar

AUSSTATTUNGSVARIANTEN

Aufsetzkränze

fumivent RS (mit Regenschürze)

  • PVC-Sanierungskranz mit wasserdicht verschweißter Regenschürze RS
  • Höhe 15 cm
  • Kein nachträgliches Eindichten notwendig

Verglasungen

  • 2-, 3- oder 4-schalig opal
  • thermoplan

fumivent (ohne Regenschürze)

  • PVC-Sanierungsaufsetzkranz
  • Höhe 15 cm
  • Nachträgliches Eindichten notwendig

SONDERAUSFÜHRUNGEN

BG-Kuppel/B1-Kuppel

  • Freigabe für die Brandschutzklasse B1
  • hohe Sicherheit im Brandfall
  • durchsturzsicher nach Bau-Berufsgenossenschaft

Hagelschutz-Kuppel

  • Außenschale aus sehr schlagzähem Kunststoff
  • Ausführungen 2-, 3-, 4-schalig oder thermoplan

Heatstop-Kuppel

  • dämpft IR-Wärmeeinstrahlung wirksam
  • speziell beschichtete Außenschale reflektiert Infrarot-Licht
  • Lichteinfall entspricht opalem Schalenmaterial

Aluminium-Sandwichkuppel

  • hervorragende Wärmedämmung
  • mit spezieller lichtundurchlässiger Wärmedämm-Platte
  • dauerhaft durchsturzsicher nach Bau-Berufsgenossenschaft

Sonderausführung fumilux 4000 EAZ mit Hagelschutzgitter
Das NRWG fumilux 4000 EAZ kann optional mit einem Hagelschutzgitter ausgeführt werden, das gleichzeitig die Funktion eines dauerhaften Durchsturzschutzes sowie eines Sonnenschutzes erfüllt. Bei der Kombination mit einem Hagelschutzgitter ist maximal eine 2-schalige Kuppelausführung möglich.

Wählen Sie Ihre individuelle Variante: Verglasungen, Sonderausführungen.
