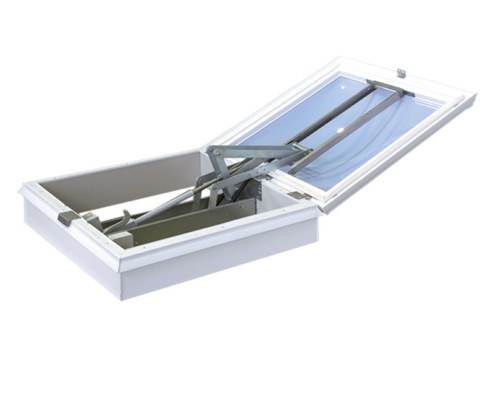

SANIERUNGS-RAUCHABZUG FUMIVENT® 4000-11 EAZ – ELEKTRISCH

Download

Der Sanierungs-Rauchabzug fumivent® 4000−11 EAZ wird bei der Sanierung von natürlichen Rauch- und Wärmeabzügen (NRWG) eingesetzt, die nach aerodynamisch freier Abzugsfläche nach DIN 18232 ausgelegt wurden. Die Dimensionierung bleibt unverändert, weil der vorhandene, intakte Aufsetzkranz der Geometrie “Nenngröße minus 11 cm” erhalten wird.

Mit dem Sanierungs-Rauchabzug können defekte Rauchabzüge schnell und sicher saniert werden. Es genügt, den Rauchabzug einfach auf den bauseitigen Aufsetzkranz (Geometrie Nenngröße minus 11 cm) aufzusetzen und zu verschrauben. Er kann sowohl bei unverändertem Dachaufbau als auch bei einer zusätzlich aufgebrachten Wärmedämmung eingesetzt werden.

Der materialhomogene PVC-Dachbahnanschluss mit optionaler PVC-Außenhaut ist optional auch mit Regenschürze möglich, wobei keine Dachbahn-Einbindung notwendig ist.

PRODUKTVORTEILE

fumivent® 4000−11 EAZ ermöglicht das gleichzeitige, automatische Öffnen und Schließen aller Rauchabzug-Lichtkuppeln einer Anlage. So lässt sich auch die für Rauch- und Wärmeabzüge vorgeschriebene jährliche Wartung deutlich vereinfachen.

Der Rauchabzug erfüllt alle Anforderungen der MVVTB und ist zertifiziert nach DIN EN 12101-2. Diese Zulassungen garantieren Rechtssicherheit bei der Planung und Abnahme der Rauchabzugsanlage. Es entsteht kein zusätzlicher Aufwand durch eventuelle Einzelabnahmen.

Durch seinen 160°-Rauchabzugsbeschlag bietet der fumivent® 4000−11 EAZ eine hohe Wirksamkeit der Entrauchung. Ein Öffner-System zur praktischen täglichen Lüftung kann integriert werden.

  • sehr gute aerodynamische Abzugswerte
  • sehr gute Wärme- und Schalldämmung:
    thermisch getrennte Rahmenkonstruktion
    hochwertige Kunststoffverglasung
    hochwertige Rahmendichtung gegen eindringende Feuchtigkeit und für hohe Winddichtigkeit
    hervorragende U-Werte des Aufsetzkranzes durch PIR-Dämmung
  • Energieversorgung 24 V oder 48 V möglich
  • geringe Wartungskosten durch zerstörungsfreie Wartung

GRUPPENAUSLÖSUNG/NOTAUSLÖSUNG

RWA Zentrale SVM 5A / 8A Spannung 24V

  • 72h Notstromversorgung
  • 2 RWA-Gruppe / 2 Lüftungsgruppe
  • Aufschaltung auf Brandmeldezentrale möglich
  • Entspricht der DIN EN 12101-10

RWA Zentrale SV 24A / 32A

  • Spannung 24V oder 48V
  • 72h Notstromversorgung
  • 2 RWA-Gruppe / 2 Lüftungsgruppe
  • Aufschaltung auf Brandmeldezentrale möglich
  • Entspricht der DIN EN 12101-10

AUSSTATTUNGSVARIANTEN

Aufsetzkränze

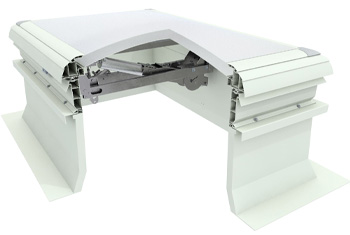

fumivent RS (mit Regenschürze)

  • PVC-Sanierungskranz mit wasserdicht verschweißter Regenschürze RS
  • Höhe 15 cm
  • Kein nachträgliches Eindichten notwendig

Hinweis: Vorhandene Aufsetzkränze können weiterverwendet werden.

Verglasungen

  • 2-, 3- oder 4-schalig opal
  • thermoplan

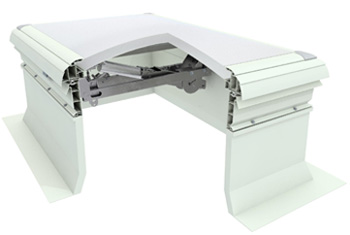

fumivent (ohne Regenschürze)

  • PVC-Sanierungsaufsetzkranz
  • Höhe 15 cm
  • Nachträgliches Eindichten notwendig

SONDERAUSFÜHRUNGEN

BG-Kuppel/B1-Kuppel

  • Freigabe für die Brandschutzklasse B1
  • hohe Sicherheit im Brandfall
  • durchsturzsicher nach Bau-Berufsgenossenschaft

Hagelschutz-Kuppel

  • Außenschale aus sehr schlagzähem Kunststoff
  • Ausführungen 2-, 3-, 4-schalig oder thermoplan

Heatstop-Kuppel

  • dämpft IR-Wärmeeinstrahlung wirksam
  • speziell beschichtete Außenschale reflektiert Infrarot-Licht
  • Lichteinfall entspricht opalem Schalenmaterial

Aluminium Sandwichkuppel

  • hervorragende Wärmedämmung
  • mit spezieller lichtundurchlässiger Wärmedämm-Platte
  • dauerhaft durchsturzsicher nach Bau-Berufsgenossenschaft

Sonderausführung fumivent EAZ mit Hagelschutzgitter
Das NRWG fumivent EAZ kann optional mit einem Hagelschutzgitter ausgeführt werden, das gleichzeitig die Funktion eines dauerhaften Durchsturzschutzes sowie eines Sonnenschutzes erfüllt. Bei der Kombination mit einem Hagelschutzgitter ist maximal eine 2-schalige Kuppelausführung möglich.

Wählen Sie Ihre individuelle Variante: Verglasungen, Zubehör und Sonderausführungen.
