Der natürliche Rauchabzug fumilux® 4000-VdS-PAZ baut auf dem bewährten fumilux® 4000 auf. Er ermöglicht das gleichzeitige, automatische Öffnen und Schließen aller Rauchabzug-Lichtkuppeln einer Anlage. So lässt sich die für Rauch- und Wärmeabzüge vorgeschriebene jährliche Wartung deutlich vereinfachen.

a91b0d7c61



Der Rauch- und Wärmeabzug fumilux® 4000 VdS-PAZ ist ein Komplettprodukt, bestehend aus Lichtkuppel, Rauchabzugs-Mechanik (Funktionen Öffnen/Schließen) und Aufsetzkranz. Konform zur Bauregelliste ist er zertifiziert nach DIN EN12101-2 und zudem anerkannt nach VdS-Richtlinie 2159. Beide Zulassungen garantieren dem Architekten bzw. Planer Rechtssicherheit bei Planung und Abnahme der RWA-Anlage. Es entsteht kein zusätzlicher Aufwand durch eventuelle Einzelabnahmen.

fumilux® 4000 VdS-PAZ bietet neben der Funktion Öffnen zusätzlich die Option des automatischen Schließens. Die Möglichkeit eines schnellen Schließens geöffneter Rauchabzug-Lichtkuppeln schützt insbesondere den Bauherrn bzw. Betreiber des Gebäudes. Im Falle eines ungeplanten Öffnens (z. B. durch Fehlauslösung) der Rauchabzüge eines Gebäudes oder Gebäudeabschnitts können diese sehr zeitnah wieder geschlossen werden, ohne die Dachfläche betreten zu müssen. Dies schützt das Gebäude und darin befindliche Sachwerte vor Witterungseinflüssen (Regen, Schneefall, Sturm).

Rauch- und Wärmeabzüge der Baureihe fumilux® sind 2-, 3- und 4-schalig oder in der Version thermoplan® lieferbar. Je nach Nutzung des Gebäudes ist damit eine optimale Anpassung von Wärme- und Schalldämmung möglich.

2schalig 3schalig 4schalig thermoplan 10 thermoplan 083
2-schalig
U-Wert 2,7 W/m²K
3-schalig
U-Wert 1,8 W/m²K
4-schalig
U-Wert 1,5 W/m²K
thermoplan®
U-Wert 1,0 W/m²K
thermoplan®
U-Wert 0,83 W/m²K

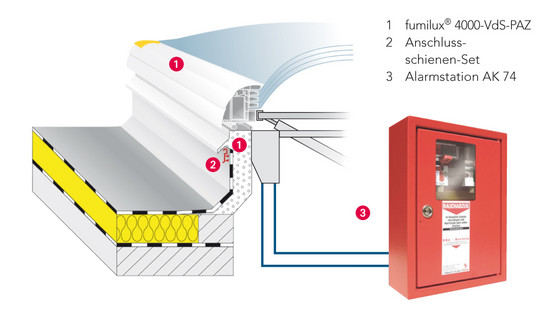

RTEmagicC fumilux4000VdS PAZ.jpg



Nenngröße
cm x cm
Lichtfläche /
ausschmelzbare
Fläche in m²
Lüftungsfläche
bei 30 cm Hub
in m²
Aa-Werte
mit Spoiler
in m²
Aa-Werte
ohne Spoiler
in m²
AV
in m²
Aex
in m²
100 x 100 0,67 0,53 0,710 0,620 1,00 0,79
100 x 150 1,08 0,68 1,070 0,860 1,50 1,24
100 x 200 1,49 0,83 1,420 1,140 2,00 1,68
100 x 240 1,82 0,95 1,700 1,370 2,40 2,04
100 x 250 1,90 0,98 1,780 1,430 2,50 2,13
120 x 120 1,04 0,65 1,020 0,820 1,44 1,19
120 x 150 1,35 0,74 1,280 0,940 1,80 1,52
120 x 180 1,65 0,83 1,530 1,120 2,16 1,84
120 x 240 2,26 1,01 2,040 1,500 2,88 2,50
120 x 250 2,37 1,04 2,130 1,560 3,00 2,61
125 x 125 1,14 0,94 1,110 0,890 1,56 1,30
125 x 250 2,48 1,13 2,220 1,590 3,13 2,72
150 x 150 1,74 0,83 1,600 1,280 2,25 1,93
150 x 180 2,14 0,92 1,920 1,540 2,70 2,35
150 x 210 2,53 1,01 2,240 1,800 3,15 2,77
150 x 240 2,93 1,10 2,560 1,870 3,60 3,18
150 x 250 3,06 1,13 2,660 1,950 3,75 3,32
Lichtkuppel-AusführungAnzahl SchalenLicht-durchgang
τ65 in %
Gesamtenergie-durchgang
G in %
U-Wert
in W/m²K
opal/opal 2 77 69 2,7
PC opal/opal 2 50 49 2,7
klar/klar 2 84 74 2,7
PC klar/klar 2 80 63 2,7
opal/opal/opal 3 68 58 1,8
PC opal/opal/opal 3 44 41 1,8
klar/klar/klar 3 77 64 1,8
PC klar/klar/klar 3 74 54 1,8
opal/klar/klar/opal 4 59 51 1,5
PC opal/klar/klar/opal 4 42 37 1,5
klar/klar/klar/klar 4 71 55 1,5
PC klar/klar/klar/klar 4 68 47 1,5
thermoplan 1 Schale, 1 Stegplatte 50 51 1,0
thermoplan 1 Schale, 2 Stegplatten 30 29 0,83



Der natürliche Rauchabzug fumilux® 4000 EAZ ist die elektrische Alternative zur pneumatisch gesteuerten Rauchabzugsanlage. Seine 24 V-Technik übernimmt im Brandfall – ausgelöst durch den Rauchmelder – die Öffnung der Lichtkuppeln.
esserdur

BG-Kuppel / B1-Kuppel

  • Freigabe für die Brandschutzklasse B1
  • hohe Sicherheit im Brandfall
  • durchsturzsicher nach Bau-Berufsgenossenschaft
esserdur

esserdur®

  • Hagelschlagbeständigkeit
  • Außenschale aus sehr schlagzähem Kunststoff
  • Ausführungen 2-, 3-, 4-schalig oder thermoplan®
dunkelkuppel

Dunkelkuppel

  • lichtundurchlässige Verglasung
  • für Einsatzorte ohne Lichteinfall, jedoch mit effektiver Entlüftung
waermedaemmkuppel

Wärmedämm-Kuppel

  • hervorragende Wärmedämmung (U-Wert 0,61 W/m2K)
  • mit spezieller lichtundurchlässiger Wärmedämm-Platte
heatstop

Heatstop

  • dämpft IR-Wärmeeinstrahlung wirksam
  • speziell beschichtete Außenschale reflektiert Infrarot-Licht
  • Lichteinfall entspricht opalem Schalenmaterial
selectalux

Selectalux

  • Sonnenschutz
  • höher geformte Kunststoffverglasung mit einseitig lackierter Unterschale
  • sorgt für ausschließlich nordseitigen Lichteinfall
RTEmagicC schneelast kuppel.jpg

Schneelast-Kuppel

  • besonders stabile Außenschale
  • geeignet für statische Schneelasten bis 3500 N/m²
  • Ausführungen 2-, 3- oder 4-schalig bzw. thermoplan®

NRWG pneumatisch: auf/zu Stahl/Hart-PVC-Aufsetzkranz, Höhe 30 cm
  • Innenseite Stahl, Außenseite Hart-PVC
  • wärmegedämmt (U-Wert 0,9 W/m2K)
  • integrierte Schlagregenschürze
  • mit Wassernase am Schraubflansch
NRWG pneumatisch: auf/zu Stahl/GFK-Aufsetzkranz, Höhe 40 oder 50 cm
  • Innenseite Stahl, Außenseite GFK mit Wärmedämm-Flansch
  • wärmegedämmt (U-Wert 1,0 W/m2K)
  • mit Wassernase am Schraubflansch
  • überstreichbar
  • auf Wunsch in verschiedenen Farben lieferbar
NRWG pneumatisch: auf/zu

Stahl-Aufsetzkranz, Höhe 30, 40 oder 50 cm

  • Innenseite Stahl, außen optional mit werksseitig eingestellter Wärmedämmung
  • wärmegedämmt (U-Wert 1,1 W/m2K)
  • mit Wassernase am Schraubflansch
NRWG pneumatisch: auf/zu

GFK-Aufsetzkranz, Höhe 30 oder 50 cm

  • wärmegedämmt (U-Wert 1,1 W/m2K)
  • mit Wassernase am Schraubflansch
  • überstreichbar
  • auf Wunsch Außenseite in verschiedenen Farben lieferbar



NRWG pneumatisch: auf/zu

Well-Kranz Profil 5, Höhe 30 cm

  • wärmegedämmt
  • Material GFK (U-Wert 1,0 W/m2K) oder Aluminium (U-Wert 0,9 W/m2K)
  • mit Wassernase am Schraubflansch
  • optional in verschiedenen Farben lieferbar



NRWG pneumatisch: auf/zu

Trapezblech-Kranz, Höhe 30 cm

  • wärmegedämmt (U-Wert 0,9 W/m2K)
  • Material Aluminium
  • alternativ als Sandwich-Kranz lieferbar
  • mit Wassernase am Schraubflansch
  • Profilierung nach Angaben des Trapezblechherstellers
RTEmagicC esserprotect Durchsturzschutz diagonal.jpg Durchsturzschutz esserprotect®
  • Schutz gegen Absturz durch geöffnete und geschlossene Lichtkuppeln
  • Gitter aus verzinktem Stahlblech, auf Wunsch in RAL-Standardfarben
  • geprüft und zertifiziert gemäß BG Bau (Richtlinie GS18)
  • passend für nahezu alle Aufsetzkränze
  • zur direkten Montage unter dem Aufsetzkranz
  • zur nachrüstbaren Montage im Aufsetz- oder Sanierungskranz
  • einsetzbar bei Lichtkuppeln und Rauchabzügen
Produktbeschreibung
Montageanleitung
einbruch esserprotect Einbruch-/Durchsturzschutz esserprotect®
  • Schutz gegen Einbruch und Absturz durch Lichtkuppeln
  • widerstandsfähige Gittereinsätze (Profile und Rundstäbe
    aus unterschiedlichen Stahl-Legierungen)
  • zugelassen nach DIN EN1627 für Widerstandsklassen 2, 3 und 4
  • zur direkten oder nachträglichen Montage unter dem Aufsetzkranz oder in der Dachöffnung
  • passend für nahezu alle Aufsetzkränze
  • zur direkten oder nachrüstbaren Montage unter dem Aufsetzkranz oder in der Dachöffnung
  • einsetzbar bei Lichtkuppeln und Rauchabzügen
Montageanleitung Einbruchgitter WK 2
Montageanleitung Einbruchgitter WK 3 und 4
RTEmagicC Anschlagpunkt1.jpg

Anschlagpunkt esserprotect®

  • Schutz gegen Absturz durch Lichtkuppeln oder von Gebäuden
  • Einklinken von Auffang- und Haltesystemen der persönlichen Schutzausrüstung gegen Absturz (PSA)
  • erfüllt die Anforderungen der Klasse A
  • BG-zertifiziert nach DIN EN7951996 bzw. DIN EN795 A1.2000
  • geeignet für alle Nenngrößen ab 100 x 100 cm
  • kombinierbar mit PVC-Aufsetzkranz essertop® Höhe 30 cm sowie mit Stahl-Aufsetzkränzen fumilux®
  • werksseitig vormontiert (keine Nachrüstung möglich)
Produktbeschreibung



RTEmagicC AnschlussSchienenSet.jpg


RTEmagicC Anschlussschienen-Set.jpg

Anschlussschienenset

  • zur dauerhaft sicheren Fixierung von hochgezogenen Dachbahnen am Aufsetzkranz
  • bestehend aus Aluminiumprofilen, Eckverbindern und Befestigungsmaterial
  • Profile werksseitig auf Nenngröße zugeschnitten und vorgebohrt
  • einfache Montage an ETERNIT-PVC-Aufsetzkränzen durch Arretierung an Schlagregenschürze
  • einsetzbar an allen PVC- bzw. GFK-Aufsetzkränzen essertop®, essernorm®, esserplus® und rheinland sowie an Fremd-Aufsetzkränzen
