lightube®

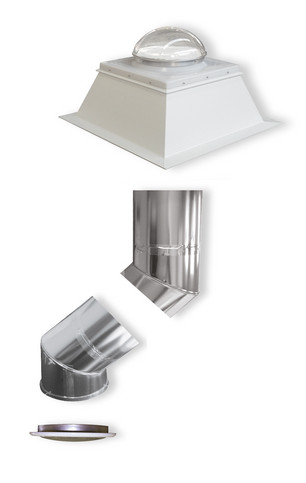

lightube® im Detail
Außenkuppel und Streuscheibe:
Über die Kuppel (aus stoßsicherem Acryl) wird das Licht gesammelt. Die Streuscheibe (aus Polycarbonat), die sich in direktem Kontakt mit dem Tageslicht befindet, ermöglicht eine gleichmäßige Verteilung der Lichtstrahlen.
Adapter und Aufsetzkranz:
Sie ermöglichen die Abdichtung gemäß Flachdachrichtlinie.
Varianten Aufsetzkränze (U-Werte nach EN 1873:2014):
- PVC 30 und 50 cm (Uup-Wert 0,9 W/m²K)
- Stahl 30, 40 und 50 cm (Uup-Wert 2,1 W/m²K)
Tageslichtrohr:
Vorgeformt (Länge 60 cm).
Kniegelenk:
Einstellbar zwecks Anpassung an den Dachaufbau (Ø 25 und 33 cm: 0-45°/ Ø 53 cm: 0-30°).
Das Rohr und das Kniegelenk (aus oberflächenbehandeltem Aluminium) stellen die Lichtleitung dar, die das Tageslicht optimal reflektieren.
Diffusor:
Je nach Anforderung wird lightube® mit einer aus drei unterschiedlichen Streulinsen versehen.
Ausführungen Diffusor
HOME
- Geeignet für massive und abgehängte Decken.
- Empfohlen für Wohn-, Büro- und Verwaltungsgebäude.
- Ausführungen: Ø 25, 33 und 53 cm
OFFICE
- Geeignet für abgehängte Decken mit Kassetten. Der Diffusor ersetzt eine Deckenplatte.
- Bequemes Öffnen zur Reinigung möglich.
- Empfohlen für Wohn-, Büro- und Verwaltungsgebäude.
- Ausführung: Ø 53 cm
Anwendungen

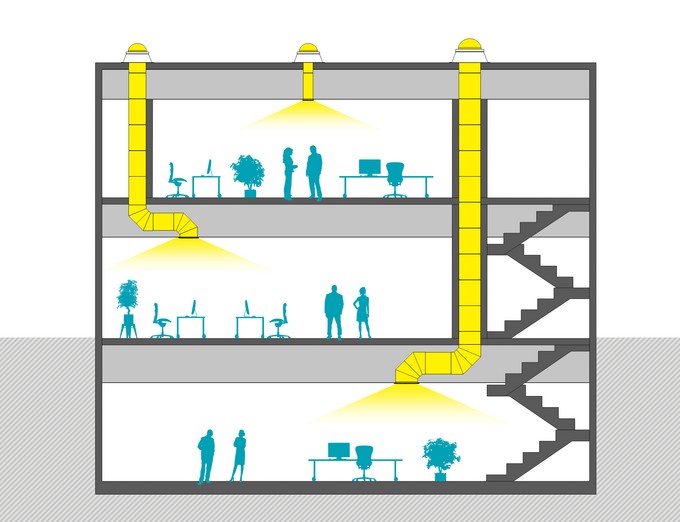

Einsatz-Beispiele lightube®
Mögliche Rohrlängen:
Ø 25 cm = 4 m
Ø 33 cm = 6 m
Ø 53 cm = 12 m

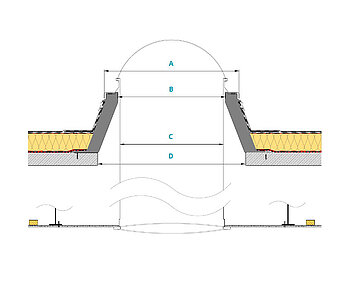

| Ausführung HOME Mit PVC-Aufsetzkranz 30 oder 50 cm.Einsatzbereich:
|

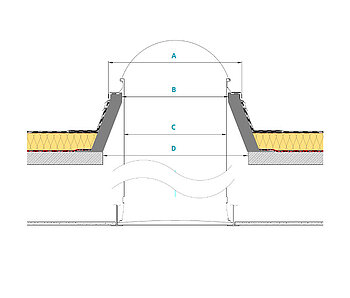

Ausführung OFFICE Mit PVC-Aufsetzkranz 30 oder 50 cm.Einsatzbereich:
|

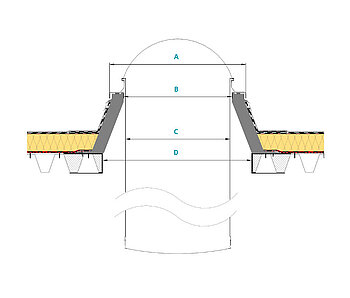

| Ausführung SPOT Mit PVC Aufsetzkranz 30 oder 50 cm. Einsatzbereich:
|

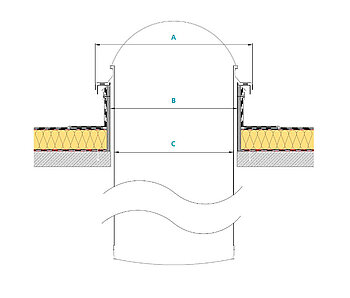

Ausführung SPOT Mit Stahl-Aufsetzkranz 30, 40 oder 50 cm. Einsatzbereich:
|

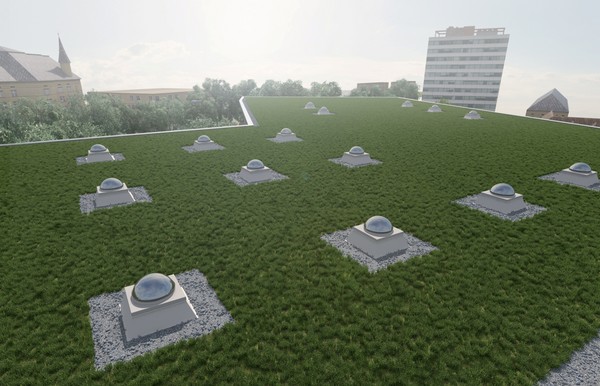

Die Vorteile im Überblick:
- Ideal zur natürlichen Beleuchtung innen liegender Räume ohne Oberlichter oder Seitenfenster (z. B. Bäder, Büros, Flure)
- Energieeinsparung durch Senkung des Stromverbrauches mit künstlicher Beleuchtung
- Selbstreinigungseffekt durch gewölbte Außenschale
- Sehr gute Tageslichtausbeute dank spezieller Streuscheibe unter der Außenkuppel
- Individuelle Anpassung des Tageslichtspots an Gebäude und Deckentyp durch unterschiedliche Diffusor sowie 3 Durchmesser
- Lichtreflexion (> 98 %) über den gesamten Leitungsbereich inkl. Kniegelenke
- Flexibel steuerbarer Tageslichteinfall durch optionalen Tageslichtdimmer
- 5 wärmegedämmte Aufsetzkranz-Varianten zur Anpassung an Gebäudetyp und bauseitigen Dachaufbau (keine Holzbohlenkränze erforderlich)
- Leichter Anschluss der Dachhaut durch eckige Außenkontur der Aufsetzkränze
- Gesamt-U-Werte bis 1,4 W/m²K möglich (nach EN 1873:2014)
AUFSETZKRÄNZE

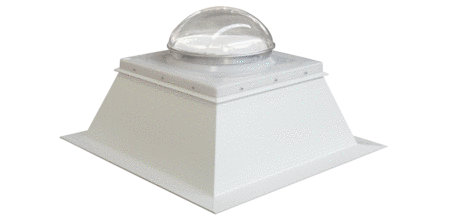

PVC-Aufsetzkranz, Höhe 30 oder 50 cm
- wärmegedämmt (U-Wert 1,1 W/m2K)
- integrierte Schlagregenschürze
- mit Wassernase am Schraubflansch
- einsetzbar für alle Lichtkuppeln der Serien essertop®, esserdur® und esserfix®

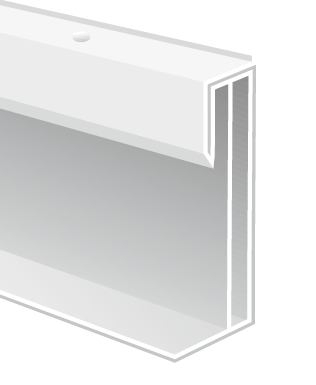

Stahl-Aufsetzkranz, höhe 30, 40, oder 50 cm
- wärmegedämmt, U-Werte in W/m2K: Uup 2,1
- integrierte Schlagregenschürze schützt den oberen Anschlusspunkt einer hochgezogenen Dachbahn und ersetzt eine dauerelastische Versiegelung der Wandanschlussschiene
ZUBEHÖR
Tageslichtrohr
- zur Erweiterung des Grund-Sets
- Länge 60 cm
- Durchmesser 25, 33 oder 53 cm
Kniegelenk
- zur Anpassung an den Dachaufbau
- Winkel variabel einstellbar von 0-45° (Ø 25 und 33 cm) bzw. 0-30° (Ø 53 cm)
Tageslichtdimmer
- zur individuellen Steuerung des Tageslichteinfalls
- vormontiert in einem Tageslichtrohr 60 cm
- stufenlos elektrisch einstellbar
- Bedienung per Funk-Fernbedienung
- Durchmesser 25, 33 oder 53 cm
Anschlussschienenset
- zur dauerhaft sicheren Fixierung von hochgezogenen Dachbahnen am Aufsetzkranz
- bestehend aus Aluminiumprofilen, Eckverbindern und Befestigungsmaterial
- Profile werksseitig auf Nenngröße zugeschnitten und vorgebohrt
- einfache Montage an ETERNIT-PVC-Aufsetzkränzen durch Arretierung an Schlagregenschürze
- einsetzbar an allen PVC- bzw. GFK-Aufsetzkränzen essertop®, essernorm®, esserplus® und rheinland sowie an Fremd-Aufsetzkränzen
