Das Lichtbandsystem esserlux® wurde entwickelt für die Belichtung, Be- und Entlüftung sowie Entrauchung von Flachdachgebäuden zur industriellen oder gewerblichen Nutzung. Es verfügt über eine allgemeine bauaufsichtliche Zulassung (ABZ). Die Anforderungen zahlreicher weiterer Prüfzeugnisse und europäischer Zulassungen werden erfüllt. esserlux® erreicht Urc-Werte bis 1,3 W/m2K (nach EN 1873:2014) sowie Schallschutzwerte bis 28 dB (nach EN 410).

csm ESSERTEC Lichtband Esserlux Produktbild c0a3d93e47

Individuelle Ausführungen in Maß und Technik. Ob parallel zum First oder auf dem First positioniert, versehen mit integrierter Lüftungs- oder Rauchabzugsklappe als Einzel- oder Doppelausführung, ob elektrisch oder pneumatisch angetrieben. Das Lichtband esserlux® wird abgestimmt auf die jeweiligen Anforderungen der Gebäudenutzung.

esserlux® im Detail:

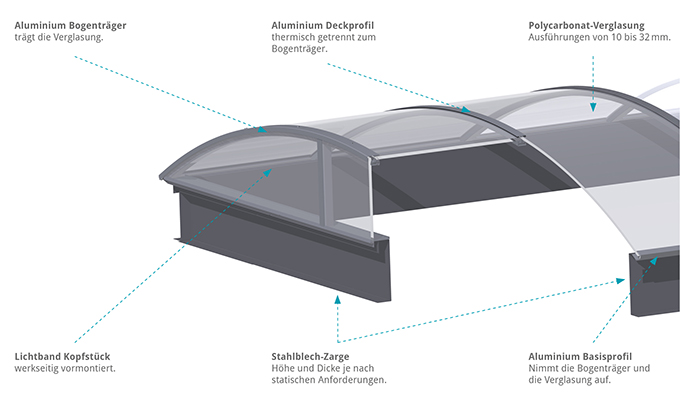

RTEmagicC ESSERTEC Lichtband Esserlux Detailansicht.jpeg

Die Vorteile im Überblick:

  • Spannweiten von 1000 bis 6000 mm
  • Unbegrenzte Länge
  • Hohe Luftdichtigkeit durch umlaufend integrierte EPDM-Dichtungen
  • Hervorragender Schallschutz mit Verglasung Pearl Inside® (Geräusche: Regen 65 dB, Wind 28 dB)
  • Praxisgerechtes Zubehör
  • Kostengünstige "zerstörungsfreie Wartung" möglich
RTEmagicC ESSERTEC Lichtband Esserlux Starre Lichtband Fläche 01.png RTEmagicC ESSERTEC Lichtband Esserlux Lichtband mit Einzelklappe.jpg RTEmagicC ESSERTEC Lichtband Esserlux Lichtband mit Doppelklappe.jpg
Starre Lichtband-Fläche Lichtband mit Einzelklappe zur Belüftung oder Entrauchung Lichtband mit Doppelklappe zur Belüftung oder Entrauchung



Prüfzeugnisse und europäische Zulassungen:

  • Allgemeine bauaufsichtliche Zulassung (ABZ)
  • Erfüllt die europäischen Schnee- und Windlastnormen
  • Durchbrandsicherheit nachgewiesen nach DIN 18234-3
  • Brandverhalten der Verglasung klassifiziert nach DIN 4102-2 sowie EN13501-1
  • Ausschmelzbarkeit der Verglasung nach DIN 18230-1 nachgewiesen
  • Verglasung geprüft als „harte Bedachung“ gemäß DIN 4102-7
  • RWA-Anlagen als Einzel- und Doppelklappe geprüft und klassifiziert gemäß EN 12101-2
  • Geprüftes Durchsturzgitter gemäß GS-BAU-18 für dauerhafte Durchsturzsicherheit
  • Anschlagpunkt für Persönliche Schutzausrüstung (PSA) zertifiziert nach DIN EN 795:2012 (Typ A)

Verglasungsvarianten:

PC 10, 4-fach
Ug-Wert 2,5
PC 16, 7-fach
Ug-Wert 1,8
PC 20, 7-fach
Ug-Wert 1,6
2 x PC 16, 7-fach
Ug-Wert 1,1
Optional Ausführung
„Harte Bedachung“
mit innenliegender GFK-Platte klar

U-Werte (W/m2K): Ug nach EN 673:2011

Ausführung Pearl Inside®:

  • Lieferbar für Polycarbonat-Stegplatten 16 und 20 mm
  • Füllung des oberen Stegs mit Glasperlen
  • Deutliche Erhöhung des Schallschutzes
  • Sehr schöne optische Anmutung
  • Deutlich geringeres Gewicht im Vergleich zu herkömmlichen Doppelverglasungen mit gleichen akustischen Eigenschaften
  • Kunststoffverglasung nach EN 1873 und EN 14963
  • Patentiertes System mit bauaufsichtlicher Zulassung

PC 16, 7-fach PC 20, 7-fach

Individuelle Ausführungen in Maß und Technik

In der Fläche

Über dem First

Auf dem First
Dachwinkel symmetrisch und Kopfstück gerade

Auf dem First
Dachwinkel symmetrisch und Kopfstück mit Winkel

Auf dem First
Dachwinkel asymmetrisch


Nenngröße / Bestellmaß



Technische Daten

PC Stegplatten in mmMindestbreite in mmMaximalbreite in mmBogenradius in mm
PC 10, 4-fach 1000 1499 1750
1500 1900
1901 2000 2350
PC 16, 7-fach
PC 16, 7-fach, Pearl Inside®
1500 2000
PC 10, 4-fach
PC 16, 7-fach
PC 16, 7-fach, Pearl Inside®
2000 3000 2350
2500 6000 4150
PC 20, 7-fach
PC 20, 7-fach Pearl Inside®
PC 32 (2 x PC 16, 7-fach)
2500 4500
PC 20, 7-fach
PC 32 (2 x PC 16, 7-fach)
4500 6000

Technische Eigenschaften

VerglasungLichtdurchgang
T65 in %
Gesamtenergie-
durchgang
g
Ug-Wert
Verglasung
in W/m²K
Schalldämmmaß
Verglasung
in dB
Regengeräusche
Lia
in dB
Brandverhalten
PC 10, 4-fach, opal 57 0,57 2,5 14 (-1;-2) 75 B-s1-d0
PC 10, 4-fach, klar 76 0,79 2,5 14 (-1;-2) 75 B-s1-d0
PC 16, 7-fach, opal 54 0,47 1,8 19 (0;-2) 73 B-s1-d0
PC 16, 7-fach, klar 64 0,51 1,8 19 (0;-2) 73 B-s1-d0
PC 20, 7-fach, opal 54 0,47 1,6 21 (0;-2) 71 B-s2-d0
PC 20, 7-fach, klar 64 0,51 1,6 21 (0;-2) 71 B-s2-d0
PC 32 (2 x PC 16, 7-fach), opal 35 0,33 1,1 22 (0;-1) 69 B-s2-d0
PC 32 (2 x PC 16, 7-fach), klar 45 0,45 1,1 22 (0;-1) 69 B-s2-d0
PC 16, 7-fach,
Pearl Inside®
43 0,45 2,0 28 (-1;-4) 64 B-s1-d0
PC 20, 7-fach,
Pearl Inside®
40 0,44 1,8 28 (-0;-2) 65 B-s1-d0

Grundlagen für die lichttechnischen Werte sind Angaben der Hersteller des Plattenmaterials sowie entsprechende Berechnungen für die jeweiligen Varianten.

Durchsturzschutz
  • Schutz gegen Absturz durch das Lichtband
  • bis Breite 3000 mm Rundstahlgitter
  • bis Breite 6000 mm Vierkantrohrgitter (15x15 mm)
  • geprüft und zertifiziert nach BGBau Richtlinie GS18

Sonnenschutz
  • Effektiver außenliegender Sonnenschutz aus Aluminium
  • Ausführungen als Seiten- oder Längs-Sonnenschutz
  • Reduzierung des Wärmeeintrags durch natürliche Lüftung zwischen Sonnenschutz und Verglasung
  • Großer Lichteinfall auf der nördlichen Seite bei zusätzlich hoher Lichtreflexion auf der Innenseite des Sonnenschutzes
  • Lieferung werksseitig vormontiert
  • Einsetzbar bei starren Lichtbändern und  Doppelklappen
  • auch lieferbar in Farbe Weiß (RAL 9010)
Individuelle Farbwahl
  • Optionale farbige Beschichtung von Rahmenprofilen und Zargen
  • nahezu alle RAL-Farben lieferbar
  • Höhen 350 bis 650 mm (weitere Höhen auf Anfrage lieferbar)
  • lotrechte Wandungen
  • Material Stahlblech verzinkt
  • mit Zugstangen zur Erfüllung der Vorgaben für Schnee- und Windlasten
  • Ausführungen freitragend und nicht freitragend
  • nachträgliche Anbindung der Dachbahn möglich
  • optional in RAL-Farben beschichtet
Ausführung freitragende Zarge
(Höhen 450, 500, 550, 600 und 650 mm)

Ausführung aufliegende Zarge
(Höhen 350, 400, 450, 500 und 550 mm)

Ausführung für bauseitige Zarge

Einzelklappe zur Belüftung und Entrauchung

  • einsetzbar ab Lichtband-Breite 1200 mm
  • Verglasungsvarianten analog zum Lichtband
  • Antrieb pneumatisch (PAZ)
  • hohe Stabilität durch umlaufend verschweißter Klappenträgerrahmen
  • integrierte Wassernase schützt vor eindringendem Regenwasser
  • sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
  • optional zur täglichen Lüftung nutzbar
  • auf Wunsch in nahezu allen RAL-Farben lieferbar
Größengeometrische Fläche Av in m²aerodynamische Fläche Aa mit WLW in m²
100 x 100 1,001 >0,632
120 x 206 2,481 >1,502
146 x 206 3,011 >1,822

1 AV = Geometrische Öffnungsfläche des natürlichen Rauch- und Wärmeabzugsgeräts.
2 Die aerodynamisch freie Fläche ist abhängig von der Breite des Lichtbands, die angebenden Werte sind die Mindestwerte.

Doppelklappe zur Belüftung und Entrauchung

  • Breite ab 1500 mm bei pneumatischem Antrieb (PAZ)
  • Breite ab 1700 mm bei elektrischem Antrieb (EAZ)
  • Verglasungsvarianten analog zum Lichtband
  • wärmegedämmter Aufsetzkranz aus GFK mit PU-Schaum Isolierung
  • integrierte Wassernase schützt vor eindringendem Regenwasser
  • sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
  • optional zur täglichen Lüftung nutzbar
  • auf Wunsch in nahezu allen RAL-Farben lieferbar
Größengeometrische Fläche Av in m²aerodynamische Fläche Aa mit WLW in m²
146 x 206 3,011 1,96
200 x 206 4,121 2,72
200 x 312 6,241 4,18

1 AV = Geometrische Öffnungsfläche des natürlichen Rauch- und Wärmeabzugsgeräts.
