Das esserlux® Sanierungs-Set, bestehend aus Sanierungs-Zarge und Lichtband, wird bei Dachsanierungen auf die bauseitig vorhandene Zarge aufgesetzt.

csm lichtband mit z daemmung bb6106ce92

Aufbau Sanierungs-Zarge und neues Lichtband-System auf bauseitiger Zarge

Der Einsatz einer Sanierungs-Zarge ist meist bei einer zusätzlich aufgebrachten Wärmedämmung gemäß EnEV notwendig, wenn der Mindestabstand von der Oberkante der Zarge zur Oberfläche des Dachbelags unterschritten wurde (er muss mindestens 150 mm betragen).

Einsatz:

  • Aufbringung zusätzlicher Dämmpakete unter Beibehaltung der bestehenden Zarge
  • Sicherstellung des vorgeschriebenen Mindestabstandes

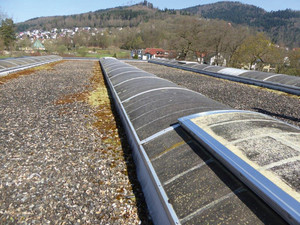

csm einsatz lichtband mit daemmung 072df4a345

Die Vorteile im Überblick:

  • Spannweiten von 1000 bis 6000 mm
  • Unbegrenzte Länge
  • Hohe Luftdichtigkeit durch umlaufend integrierte EPDM-Dichtungen
  • Hervorragender Schallschutz mit Verglasung Pearl Inside® (Geräusche: Regen 65 dB, Wind 28 dB)
  • Praxisgerechtes Zubehör
  • Kostengünstige "zerstörungsfreie Wartung" möglich
RTEmagicC ESSERTEC Lichtband Esserlux Starre Lichtband Fläche 01.png RTEmagicC ESSERTEC Lichtband Esserlux Lichtband mit Einzelklappe.jpg RTEmagicC ESSERTEC Lichtband Esserlux Lichtband mit Doppelklappe.jpg
Starre Lichtband-Fläche Lichtband mit Einzelklappe zur Belüftung oder Entrauchung Lichtband mit Doppelklappe zur Belüftung oder Entrauchung



Prüfzeugnisse und europäische Zulassungen:

  • Allgemeine bauaufsichtliche Zulassung (ABZ)
  • Erfüllt die europäischen Schnee- und Windlastnormen
  • Durchbrandsicherheit nachgewiesen nach DIN 18234-3
  • Brandverhalten der Verglasung klassifiziert nach DIN 4102-2 sowie EN13501-1
  • Ausschmelzbarkeit der Verglasung nach DIN 18230-1 nachgewiesen
  • Verglasung geprüft als „harte Bedachung“ gemäß DIN 4102-7
  • RWA-Anlagen als Einzel- und Doppelklappe geprüft und klassifiziert gemäß EN 12101-2
  • Geprüftes Durchsturzgitter gemäß GS-BAU-18 für dauerhafte Durchsturzsicherheit
  • Anschlagpunkt für Persönliche Schutzausrüstung (PSA) zertifiziert nach DIN EN 795:2012 (Typ A)

Verglasungsvarianten:

PC 10, 4-fach
Ug-Wert 2,5
PC 16, 7-fach
Ug-Wert 1,8
PC 20, 7-fach
Ug-Wert 1,6
2 x PC 16, 7-fach
Ug-Wert 1,1
Optional Ausführung
„Harte Bedachung“
mit innenliegender GFK-Platte klar

U-Werte (W/m2K): Ug nach EN 673:2011

Ausführung Pearl Inside®:

  • Lieferbar für Polycarbonat-Stegplatten 16 und 20 mm
  • Füllung des oberen Stegs mit Glasperlen
  • Deutliche Erhöhung des Schallschutzes
  • Sehr schöne optische Anmutung
  • Deutlich geringeres Gewicht im Vergleich zu herkömmlichen Doppelverglasungen mit gleichen akustischen Eigenschaften
  • Kunststoffverglasung nach EN 1873 und EN 14963
  • Patentiertes System mit bauaufsichtlicher Zulassung

PC 16, 7-fach PC 20, 7-fach

Sanierung Lichtbänder Grafik Sanierungs Set oT

1 esserlux® Sanierungs-Set
2 vorhandene Zarge
3 zusätzliche Wärmedämmung
4 vorhandener Dachaufbau



Technische Daten

PC Stegplatten in mmMindestbreite in mmMaximalbreite in mmBogenradius in mm
PC 10, 4-fach 1000 1499 1750
1500 1900
1901 2000 2350
PC 16, 7-fach
PC 16, 7-fach, Pearl Inside®
1500 2000
PC 10, 4-fach
PC 16, 7-fach
PC 16, 7-fach, Pearl Inside®
2000 3000 2350
2500 6000 4150
PC 20, 7-fach
PC 20, 7-fach Pearl Inside®
PC 32 (2 x PC 16, 7-fach)
2500 4500
PC 20, 7-fach
PC 32 (2 x PC 16, 7-fach)
4500 6000

Technische Eigenschaften

VerglasungLichtdurchgang
T65 in %
Gesamtenergie-
durchgang
g
Ug-Wert
Verglasung
in W/m²K
Schalldämmmaß
Verglasung
in dB
Regengeräusche
Lia
in dB
Brandverhalten
PC 10, 4-fach, opal 57 0,57 2,5 14 (-1;-2) 75 B-s1-d0
PC 10, 4-fach, klar 76 0,79 2,5 14 (-1;-2) 75 B-s1-d0
PC 16, 7-fach, opal 54 0,47 1,8 19 (0;-2) 73 B-s1-d0
PC 16, 7-fach, klar 64 0,51 1,8 19 (0;-2) 73 B-s1-d0
PC 20, 7-fach, opal 54 0,47 1,6 21 (0;-2) 71 B-s2-d0
PC 20, 7-fach, klar 64 0,51 1,6 21 (0;-2) 71 B-s2-d0
PC 32 (2 x PC 16, 7-fach), opal 35 0,33 1,1 22 (0;-1) 69 B-s2-d0
PC 32 (2 x PC 16, 7-fach), klar 45 0,45 1,1 22 (0;-1) 69 B-s2-d0
PC 16, 7-fach,
Pearl Inside®
43 0,45 2,0 28 (-1;-4) 64 B-s1-d0
PC 20, 7-fach,
Pearl Inside®
40 0,44 1,8 28 (-0;-2) 65 B-s1-d0

Grundlagen für die lichttechnischen Werte sind Angaben der Hersteller des Plattenmaterials sowie entsprechende Berechnungen für die jeweiligen Varianten.

Durchsturzschutz
  • Schutz gegen Absturz durch das Lichtband
  • bis Breite 3000 mm Rundstahlgitter
  • bis Breite 6000 mm Vierkantrohrgitter (15x15 mm)
  • geprüft und zertifiziert nach BGBau Richtlinie GS18

Sonnenschutz
  • Effektiver außenliegender Sonnenschutz aus Aluminium
  • Ausführungen als Seiten- oder Längs-Sonnenschutz
  • Reduzierung des Wärmeeintrags durch natürliche Lüftung zwischen Sonnenschutz und Verglasung
  • Großer Lichteinfall auf der nördlichen Seite bei zusätzlich hoher Lichtreflexion auf der Innenseite des Sonnenschutzes
  • Lieferung werksseitig vormontiert
  • Einsetzbar bei starren Lichtbändern und  Doppelklappen
  • auch lieferbar in Farbe Weiß (RAL 9010)
Individuelle Farbwahl
  • Optionale farbige Beschichtung von Rahmenprofilen und Zargen
  • nahezu alle RAL-Farben lieferbar

Einzelklappe zur Belüftung und Entrauchung

  • einsetzbar ab Lichtband-Breite 1200 mm
  • Verglasungsvarianten analog zum Lichtband
  • Antrieb pneumatisch (PAZ)
  • hohe Stabilität durch umlaufend verschweißter Klappenträgerrahmen
  • integrierte Wassernase schützt vor eindringendem Regenwasser
  • sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
  • optional zur täglichen Lüftung nutzbar
  • auf Wunsch in nahezu allen RAL-Farben lieferbar
Größengeometrische Fläche Av in m²aerodynamische Fläche Aa mit WLW in m²
100 x 100 1,001 >0,632
120 x 206 2,481 >1,502
146 x 206 3,011 >1,822

1 AV = Geometrische Öffnungsfläche des natürlichen Rauch- und Wärmeabzugsgeräts.
2 Die aerodynamisch freie Fläche ist abhängig von der Breite des Lichtbands, die angebenden Werte sind die Mindestwerte.

Doppelklappe zur Belüftung und Entrauchung

  • Breite ab 1500 mm bei pneumatischem Antrieb (PAZ)
  • Breite ab 1700 mm bei elektrischem Antrieb (EAZ)
  • Verglasungsvarianten analog zum Lichtband
  • wärmegedämmter Aufsetzkranz aus GFK mit PU-Schaum Isolierung
  • integrierte Wassernase schützt vor eindringendem Regenwasser
  • sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
  • optional zur täglichen Lüftung nutzbar
  • auf Wunsch in nahezu allen RAL-Farben lieferbar
Größengeometrische Fläche Av in m²aerodynamische Fläche Aa mit WLW in m²
146 x 206 3,011 1,96
200 x 206 4,121 2,72
200 x 312 6,241 4,18

1 AV = Geometrische Öffnungsfläche des natürlichen Rauch- und Wärmeabzugsgeräts.
