Flachdachfenster Dachaufbau mit zusätzlicher Dämmung, rund

Das essersky® Sanierungs-Set wird bei Dachsanierungen mit zusätzlich aufgebrachter Wärmedämmung auf den bauseitig vorhandenen Aufsetzkranz aufgesetzt.

Downloads:

8b849ff627

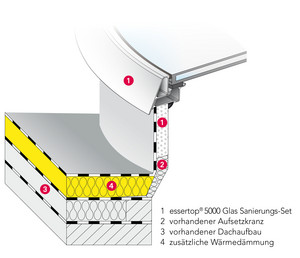

Dachsanierungen mit bauseitig vorhandenen Aufsetzkränzen

Bei einer zusätzlich aufgebrachten Wärmedämmung gemäß EnEV stellt das essertop® 5000 Glas Sanierungs-Set die vorgeschriebene Mindest-Anschlusshöhe der Dachabdichtung am Aufsetzkranz zur Oberfläche des Dachbelags sicher. Diese muss mindestens 150 mm betragen. Durch die werksseitig am Sanierungskranz vormontierten Scharniere ist die Montage des Flachdachfensters essertop 5000 Glas sehr einfach und sicher.

Einsatz:

Aufbringung zusätzlicher Dämmpakete unter Beibehaltung des bestehenden Aufsetzkranzes
Sicherstellung der vorgeschriebenen Mindest-Anschlusshöhe (150 mm zwischen Anschlusshöhe der Dachabdichtung am Aufsetzkranz und Oberfläche Dachbelag)

Sechs Verglasungsvarianten passen das Flachdachfenster essertop® 5000 Glas den individuellen Wünschen bezüglich Wärme- und Geräuschdämmung an. Neben einer 2- oder 3-fachen Wärmedämmverglasung sind die Ausführungen Sonnenschutz- oder Einscheibensicherheitsglas lieferbar.

Wenn keine Lüftungs-Funktion gewünscht wird, aber dennoch alle Vorteile einer natürlichen Belichtung genutzt werden sollen ist das starre esserfix® 5000 Glas Sanierungs-Set die Lösung.

Montagefolge

Demontage alte Lichtkuppel
Demontage Öffner für Lüftung (falls vorhanden)
Montage Sanierungskranz
Montage Flachdachfenster essersky®
Montage Öffner für Lüftung (falls vorhanden)

Belüftete Dächer:

Die Anschlussdetails berücksichtigen die Anforderungen der Flachdachrichtlinie Oktober 2008. Weitere Anschlussdetails im PDF- und DWG-Format auf Anfrage.

Technische Änderungen und Irrtümer vorbehalten.

Nenngröße Ø in cm	Lichtfläche in m²	Lüftungsfläche in m² (30 cm Hub)	Lüftungsfläche in m² (50 cm Hub)
60	0,13	0,13	-
90	0,38	0,33	-
100	0,50	0,38	-
120	0,79	0,47	0,79

Ausführung Verglasung	Ug-Wert (EN 673-2010)	Licht-durchgang τ65 in %	Gesamtenergie-durchgang G in %	Luftschalldämmung Verglasung in dB
Wärmedämmverglasung 2-fach	1,1 W/m²K	76	53	35
Sonnenschutzverglasung 2-fach	1,1 W/m²K	69	37	35
Wärmedämmverglasung 2-fach ESG außen	1,1 W/m²K	76	53	35
Sonnenschutzverglasung 2-fach ESG außen	1,1 W/m²K	69	37	35
Wärmedämmverglasung 3-fach	0,7 W/m²K	69	46	35
Sonnenschutzverglasung 3-fach	0,7 W/m²K	61	34	35
Wärmedämmverglasung 3-fach ESG außen	0,7 W/m²K	69	46	35
Sonnenschutzverglasung 3-fach ESG außen	0,7 W/m²K	61	34	35

Alle Ausführungen der Verglasung sind dauerhaft Durchsturzsicher nach GS-BAU 18.

Das flexible Baukastensystem der ETERNIT Lichtkuppeln ermöglicht durch die Kombination von unterschiedlichem Schalenmaterial in opaler oder klarer Version sowie in 2-, 3- und 4-schaliger Ausführung zahlreiche Sonderausführungen, die nahezu alle Anwendungsfälle abdecken.


Wärmedämm- verglasung 2-fach U-Wert 1,1 W/m²K	Wärmedämm- verglasung 3-fach U-Wert 0,7 W/m²K	Sonnenschutz- verglasung 2- oder 3-fach	Wärmedämm- verglasung ESG außen 2- oder 3-fach

Öffnersysteme

	Elektro-Öffner 300 Basic Hubhöhe 300 mm Antrieb spritzwassergeschützt in hochwertigem Kunststoffgehäuse, auf Wunsch in Farbe Weiß wartungsfrei automatische Abschaltung in Endlage Lastabschaltung thermischer Überlastungsschutz Tandembetrieb ohne zusätzliche Gleichlaufmodule möglich Spannung 230V
	Elektro-Öffner 300 Comfort Hubhöhe 300 mm Antrieb spritzwassergeschützt in hochwertigem Aluminiumgehäuse, auf Wunsch in Farbe Weiß wartungsfrei automatische Abschaltung in Endlage elektronischer Überlastungsschutz Spannung 230V
	Elektro-Öffner 500 Hubhöhe 500 mm Antrieb spritzwassergeschützt in hochwertigem Metallgehäuse wartungsfrei automatische Abschaltung in Endlage thermischer Überlastungsschutz Tandembetrieb ohne zusätzliche Gleichlaufmodule möglich Spannung 230V
	Elektro-Öffner fumilux^® 24-J 10 Hubhöhe 300, 500 bzw. 750 mm Antrieb spritzwassergeschützt in hochwertigem Aluminiumgehäuse, auf Wunsch in Farbe Weiß wartungsfrei automatische Abschaltung in Endlage Spannung 24V
	Pneumatik-Öffner fumilux^® G3 Hubhöhe 300, 500 bzw. 750 mm hochwertiges Aluminiumgehäuse wartungsfrei automatische, mechanische Verriegelung in Endlage (optional manuelle Entriegelung) Betrieb als Solo- und Tandemöffner möglich
	Manueller Öffner, Wanderspindel Hubhöhe 280 mm Spindel aus Stahl verzinkt/Messing wartungsfrei stufenlos einstellbar erforderliches Zubehör: Handkurbelstange (170 cm), Verlängerungsstange (80 cm)
	Manueller Öffner, Fenstergriff Farbe Weiß (RAL 9016) einfache Montage durch werkseitig vorbereitete Funktionspunkte wahlweise abschließbar
Zubehör für Elektro-Öffner 24V
	Funk-Lüftungszentrale 24V einfache und bequeme Bedienung per Lüftertaster (Aufputz/Unterputz) oder Funk-Fernbedienung Kombination nur mit Elektro-Öffner 24V
Zubehör für Elektro-Öffner 230V
	Wind-/Regenschutz-System J 10 registriert die Windstärke bzw. Niederschläge und schließt automatisch die Lichtkuppel bestehend aus Windsensor, Regensensor mit Gerätekonsole, Steuergerät und Wandkonsole Windfühler einstellbar Steuerung von bis zu 3 Lüftergruppen möglich auch 24V-kompatibel
	Funk-Empfänger zur funkgesteuerten Bedienung von 230V-Öffnersystemen kombinierbar mit Wand- oder Handsender und TaHoma-Box Premium
	Funk-Wandsender 1-Kanal Ausführung zur Steuerung von 1 Öffnersystem inkl. Befestigungsplatten auch einsetzbar in alle gängigen Schalterprogramme
	Funk-Handsender 1-Kanal-Ausführung zur Steuerung von 1 Öffnersystem 4-Kanal-Ausführung zur differenzierten Ansteuerung von bis zu 4 Öffnersystemen
	Funk-Wind-/Sonnensensor registriert die Windstärke bzw. Sonneneinstrahlung und meldet an den Funk-Empfänger erweiterbar um Regensensor
	Regensensor passend zu Funk-Wind-/Sonnensensor registriert Niederschläge und meldet an den Funk-Empfänger
	TaHoma-Box Premium zur App-gestützten Steuerung von 230V-Produkten via Smartphone oder Tablet von zu Hause oder unterwegs Erforderliches Zubehör: Funk-Empfänger und Wand- oder Handsender keine Vertragsbindung TaHoma-App kostenlos im Apple-App-Store oder Android-Play-Store (Google-Play-Store) downloadbar
