Design-Flachdachfenster

Das Flachdachfenster essertop KARAT® rückt die sonst nur unter funktionalen Aspekten betrachteten Oberlichter auch gestalterisch in den Fokus. Die kristalline Form erinnert an den Facettenschliff bei Diamanten. Der sich zur Verglasung hin öffnende Aufsetzkranz vergrößert die Licht- und Lüftungsfläche im Vergleich zu herkömmlichen Oberlichtern um bis zu 125 Prozent.

design flachdachfenster essertop karat

Insbesondere bei Dachsanierungen der typischen 60er und 70er Jahre Siedlungshäuser oder von Wohn-Bungalows – die zumeist mit kleinen Lichtkuppeln ausgestattet sind – bietet die größere Glasfläche von essertop KARAT® ein deutliches Plus an Tageslicht, ohne den Deckenausschnitt vergrößern zu müssen.

schaubild1

Herkömmliche Oberlichter

schaubild2

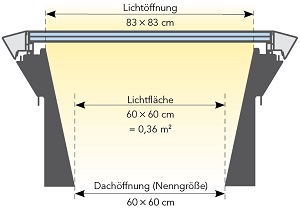

essertop KARAT®

Bis zu 125 % mehr Lichtausbeute (Lichtfläche) bei gleicher Dachöffnung.

essertop KARAT® besteht aus einem Fensterelement und einem GfK-Aufsetzkranz mit integriertem Kettenschubmotor (30 cm Hub). Fensterelement und Aufsetzkranz werden in einen Aluminiumrahmen eingefasst. Serienmäßig in der Farbe Silber beschichtet, ist die Alu-Einfassung auf Wunsch auch individuell farblich beschichtet lieferbar. Der Kettenschubmotor inkl. Kabelführung ist von innen unsichtbar in den Aufsetzkranz integriert. Das Flachdachfenster wird standardmäßig mit einer Wärmedämmverglasung 3-fach (ESG außen) ausgestattet.

Die optionale elektrisch dimmbare Verglasung kann via Wandtaster in 5 Stufen eingefärbt werden. Damit können bis zu 91% der Gesamtenergie des Sonnenlichts herausgefiltert werden.

Zur täglichen Lüftung lässt sich essertop KARAT® neben einem Wandtaster sowie einer Fernbedienung auch via Smartphone, iPad oder Tablet von unterwegs steuern.

Die Vorteile im Überblick:

  • Reduziertes, außergewöhnliches Design
  • Bis zu 125 % größere Licht- und Lüftungsfläche
  • Glasklarer Ausblick durch Silikatverglasung
  • Verglasung 3-fach „Low-E“ (ESG außen)
  • Optional Sonnenschutzglas oder elektrisch dimmbare Verglasung
  • Alle Verglasungsvarianten dauerhaft durchsturzsicher nach BG-Bau
  • Thermisch getrennte Rahmenkonstruktion im Mehrkammersystem
  • Doppelte Rahmendichtung gegen eindringende Feuchtigkeit und für hohe Winddichtigkeit
  • Urc-Wert 0,7 W/m2K (nach EN 1873:2014)
  • Hervorragende Schalldämmung
  • Individuelle Farbgestaltung möglich
  • Bedienung via Smartphone oder Tablet möglich
  • Nenngröße 100x100 cm auch als Treppenhaus-Rauchabzug einsetzbar
  • 10 Jahre Garantie (ausgenommen Elektrokomponenten)

Lichtkuppel eckig lüftbar

Lichtkuppel eckig lüftbar

Der Kettenschubmotor zur täglichen Lüftung ist von innen unsichtbar in den Aufsetzkranz integriert. Besondere (licht)technische Eigenschaften: Bei einer Nenngröße von 60 x 60 cm tritt 125 % mehr Licht durch die Echtglasscheibe.

Lichtkuppel eckig lüftbar

Lichtkuppel eckig lüftbar

Stufenlos in den Rahmen eingesetzt, verhindert die Echtglasscheibe wirksam, dass sich stehendes Wasser auf der Glasoberfläche bildet. Standardmäßig in der Farbe Silber beschichtet, ist die Alu-Einfassung auf Wunsch auch individuell farblich beschichtet lieferbar und kann sich so in das Farbkonzept einfügen oder Akzente setzen. Viele Farben sind auf Anfrage möglich.
Das richtlinien- und normengerechte Anschließen von Aufsetzkränzen ist von vielen Faktoren abhängig. Neben der Dachkonstruktion und der Aufsetzkranzhöhe spielt selbstverständlich auch das Material der Anschlussbahn eine wichtige Rolle. Nachfolgend finden Sie Beispiele zur fachgerechten Anbindung von Aufsetzkränzen in unterschiedliche Dachkonstruktionen.

Nicht belüftete Dächer:

Lichtkuppel eckig lüftbar

Bitumen,
Dämmung < 20 cm

Lichtkuppel eckig lüftbar

Bitumen,
Dämmung > 20 cm

Lichtkuppel eckig lüftbar

Kunststoff,
Dämmung < 20 cm

Lichtkuppel eckig lüftbar

Kunststoff,
Dämmung > 20 cm

Lichtkuppel eckig lüftbar

Flüssigkunststoff,
Dämmung < 20 cm

Lichtkuppel eckig lüftbar

Flüssigkunststoff,
Dämmung > 20 cm

Nicht belüftete Dächer / Extensiv begrünte Dächer:

Lichtkuppel eckig lüftbar

Bitumen

Lichtkuppel eckig lüftbar

Kunststoff

Lichtkuppel eckig lüftbar

Flüssigkunststoff

Belüftete Dächer:

Lichtkuppel eckig lüftbar

Bitumen

Lichtkuppel eckig lüftbar

Kunststoff

Lichtkuppel eckig lüftbar

Flüssigkunststoff


Die Anschlussdetails berücksichtigen die Anforderungen der Flachdachrichtlinie Oktober 2008. Technische Änderungen und Irrtümer vorbehalten.

Nenngröße in cm Lichtfläche herkömmliche Oberlichter
in m2
Lichtfläche essertop KARAT®
in m2
Lüftungsfläche herkömmliche Oberlichter
in m2
Lüftungsfläche essertop KARAT®
in m2
60 x 60 0,16 0,36 0,16 0,36
70 x 70 0,25 0,49 0,25 0,49
80 x 80 0,36 0,64 0,36 0,62
90 x 90 0,49 0,81 0,42 0,68
100 x 100 0,64 1,00 0,49 0,74
100 x 100 RWA* 0,64 1,00 0,49 1,00

*Ausführung als Treppenhaus-Rauchabzug mit zwei Kettenschubantrieben 24V und vergrößerter Öffnungsweite.

Ausführung VerglasungUg-Wert (EN673:2011) Licht-durchgang  τ65 in %Gesamtenergie-durchgang G
in %
Luftschalldämmung Verglasung
in dB
Wärmedämmverglasung 3-fach, ESG außen, klar 0,7 W/m²K 69 46 35
Wärmedämmverglasung 3-fach, ESG außen, opal 0,7 W/m²K 68 45 35
Sonnenschutzverglasung 3-fach, ESG außen 0,7 W/m²K 61 34 35
Elektrisch dimmbare Sonnenschutzverglasung 3-fach 0,7 W/m²K 48 - 13 33 - 9 42

Lichtkuppel eckig lüftbar
Wärmedämm-
verglasung 3-fach,
ESG außen,
klar oder opal

  Lichtkuppel eckig lüftbar
Sonnenschutz-
verglasung 3-fach,
ESG außen
  Lichtkuppel eckig lüftbar
Elektrisch dimmbare
Sonnenschutz-
verglasung 3-fach

Zubehör für Elektro-Öffner 230V
Lichtkuppel eckig lüftbar Elektro-Taster
  • mit Kontrollleuchte
  • Unterputz-Ausführung
 Lichtkuppel eckig lüftbar

Set Funk-Fernbedienung Hand

  • bestehend aus Funk-Empfänger und Handsender 1-Kanal
  • zur funkgesteuerten Bedienung von 1 Öffnersystem 230V
Lichtkuppel eckig lüftbar

Set Funk-Fernbedienung Wand

  • bestehend aus Funk-Empfänger und Wandsender 1-Kanal, inkl. Befestigungsplatten
  • zur funkgesteuerten Bedienung von 1 Öffnersystem 230V
  • Wandsender auch einsetzbar in alle gängigen Schalterprogramme
Lichtkuppel eckig lüftbar

Funk-Wind-/Sonnensensor

  • registriert die Windstärke bzw. Sonneneinstrahlung und meldet an den Funk-Empfänger
  • erweiterbar um Regensensor
Lichtkuppel eckig lüftbar

Regensensor

  • passend zu Funk-Wind-/Sonnensensor
  • registriert Niederschläge und meldet an den Funk-Empfänger
Lichtkuppel eckig lüftbar

TaHoma-Box Premium

  • zur App-gestützten Steuerung von 230V-Produkten via Smartphone oder Tablet von zu Hause oder unterwegs
  • Erforderliches Zubehör:
    Funk-Empfänger und Wand- oder Handsender
  • keine Vertragsbindung
  • TaHoma-App kostenlos im Apple-App-Store oder Android-Play-Store (Google-Play-Store) downloadbar
Beispiel TaHoma-System-Auslegung

Zubehör für elektrisch dimmbare Verglasung
Lichtkuppel eckig lüftbar

Netzteil 24V

  • Einzel-Netzteil zur Steuerung von 1 Verglasung
  • Gruppen-Netzteil zur Steuerung von max. 10 Verglasungen
Lichtkuppel eckig lüftbar

Bedienelement

  • Ausführung zur Wandmontage
  • zur Steuerung von max. 10 Verglasungen

Zubehör für den Einsatz als Treppenhaus-Rauchabzug
Lichtkuppel eckig lüftbar
Lichtkuppel eckig lüftbar

Set Treppenhaus-Rauchabzug

bestehend aus:

  • 1 Zentrale mit integrierter Notstromversorgung (72 Stunden Funktionssicherheit)
  • 2 RWA-Taster als NOT AUF/ZU-Taster (Farbe Orange)
  • 1 Lüfter-Taster
